介绍

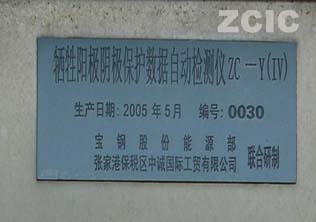

本产品由中诚国际与宝钢股份能源部联合研制。

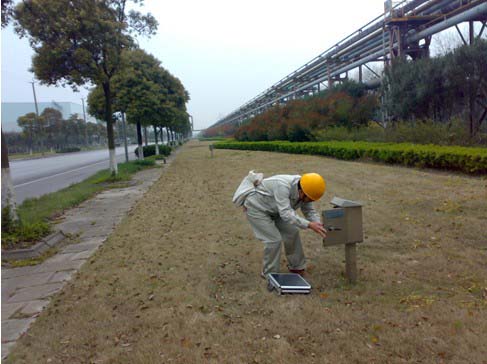

很多地下煤气管路、地下石油管路、地下污水管路以及地下钢桩构筑物都设置了阴极保护系统，例如采用牺牲阳极保护法，或采用外加电流保护法，以防止设施发生电化学腐蚀作用，进而导致产生泄漏和其它安全问题。因此管理运行单位需要经常性地测试例如调试桩和电位桩的电流信号或电压信号，目前此种数据检测大部分采用人工方式，其测量点分布广、工作量大、准确度也比较难以保证。

有鉴于此，阴极保护地理环境信息系统的研发彻底改变了这种人工测量方式。该系统采用分布式数据采集装置和GPRS无线通信方式，通过遥测各个测试桩的相关数据，由数据中心服务器集中分析处理和储存数据。管理运行单位可通过自建中控管理机，或者通过Web网页来查看监测数据和各类图表，包括各个检测点每天的统计数据，以及精确到每分钟的数据视图。
阴极保护地理环境信息系统实现了信息化的管理要求，并带来了长期的安全生产效益，适用于石油、煤气、钢铁、环保、化工等多个领域，应用广泛。

主要特点

数据采集装置主要特点：
-现场的数据采集装置可以采用锂电池供电，可达到使用寿命两年以上，进而克服了一些管路现场不具备电源或无法布线的问题。
-现场数据采集器的外形能按需定制，例如做成黑匣子长方形(长/宽/高70*220*40mm)或更小，可以直接安装在现场测试桩内部，进而能够上锁防盗。
-采用巡检仪工作方式，现场数据采集器无需供电，可以精简到普通手机大小。
数据传输系统主要特点：
-采用无线通讯模式：控制单元内置手机GPRS模块，能够利用GPRS通讯信号(要求当地有手机通讯塔信号)传输监测数据。月租费5元能达到5M传输流量，可达到每一分钟向上位机发送一次数据包，运行费用低。
-采用巡检仪通讯方式：如果现场没有手机通讯信号，检测人员可采用手持式巡检仪在现场采集数据，该数据可以直接上传。
应用软件主要特点：
-GPRS通讯能将数据传至服务器(中控机)；然后用户可以选择将其上传到专门的互联网网站。通过用户名和密码授权，可以使得相关人员直接在互连网上查看监测信息。
-查询数据功能可以查看任意时间段的正常数据、异常数据及全部数据，包括每分钟内的电流曲线，电位曲线；每天的电压/电流平均值，电压/电流最大值、电压/电流最小值、电压/电流方均根、报警次数、超限时间等，或按照客户需要定制。
-网站服务器也可以委托由我公司代为管理。
-数据应用软件也可以按需定制，包括实现实时查询、历史曲线、打印等功能。

技术特点(供应范围)

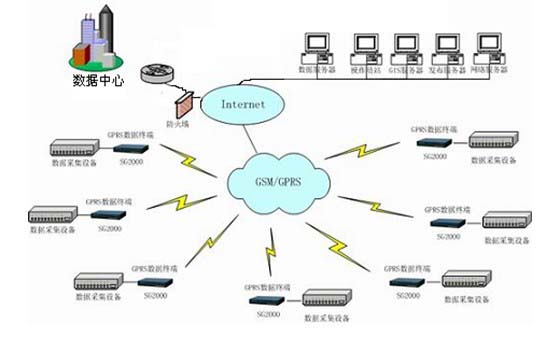

阴极保护地理环境信息系统整体的基本框架设计如下：

阴极保护地理环境信息系统系统包含了以下模块：调试桩自动检测模块、电位桩自动检测模块、数据采集模块、数据传输模块和数据管理软件。
